一、板式冷油器定義：
板式冷油器是電力系統中普遍使用的一種油冷卻設備，利用該設備可使具有一定溫差的兩種液體介質實現熱交換，從而達到冷卻介質，保證電力設備正常運行的目的，板式冷油器適用于電力、治金、化工、礦山、輕工、機械等行業。在電力行業中主要用于設備潤滑油冷卻、變速系統油冷卻及汽輪機的油系統、磨煤機的油系統循環冷卻。
二、板式冷油器結構：
板式冷油器由一個框架構成，其中依次包含有一個固定端板、一個活動板、一個支柱、一個上導桿、一個下導桿和若干個夾緊螺栓。固定端板與活動板間有數量不等的導熱板被夾在一起。各導熱板片都配有一個墊圈，因此這些板片就形成了一個平行流槽的封閉區域，媒質以每隔一板的形式交替地流過其間。
板式冷油器的結構比較簡單，它是由板片、密封墊片、固定壓緊板、活動壓緊板、壓緊螺柱、螺母、上下導桿、前支柱等零部件組成。
三、板式冷油器工作原理：
當金屬板組壓緊時，板角上的開孔形成連續的通道，將潤滑油、冷卻水從進口處引流到金屬板組中，并分配到金屬板間的狹窄槽道中。由于金屬板上配了墊片以及金屬板A和金屬板B的交替安裝，潤滑油、冷卻水交替進入金屬板內的槽道，即潤滑油進入奇數槽道，而冷卻水進入偶數槽道。這樣，潤滑油、冷卻水被薄薄的金屬壁隔開。潤滑油、冷卻水的流動方向相反。潤滑油、冷卻水通過冷油器時，潤滑油將其部分熱量傳遞到薄金屬壁上，而薄金屬壁又將這部分熱量傳遞到另一側的冷卻水上。潤滑油的溫度下降，而冷卻水的溫度上升。最后，潤滑油、冷卻水流向金屬板另一端的相似通道，并排出冷油器。
四、板式冷油器優點：
1、采用不銹鋼板為換熱元件，極大的提高換熱效率高，降低了占地面積，減輕設備重。不僅安裝更為方便，安裝費用也極大的減少。
2、板式冷油器對換熱板片波紋形式不斷優化，在提高換熱系數的同時，也降低了壓力損失。
3、設計合理，能在較大溫度變化范圍內保持出油溫度穩定，對溫度突變及震動有良好的抗力。
4、結構可靠，板片一次壓制成型，厚度均勻，確保冷卻水不會進入汽輪機組，并不易結塵、結垢。
五、板式冷油器串聯和并聯的優缺點：
1、板式冷油器串聯運行的優點：冷卻效果好，油溫均勻、穩定。
2、板式冷油器串聯的缺點：油的壓降較大，漏油時無法隔離。
3、板式冷油器并聯的優點：油的壓降較小，隔離方便，可在運行中檢修一組。
4、板式冷油器并聯的缺點：冷卻效果較差，溫度變化較大。

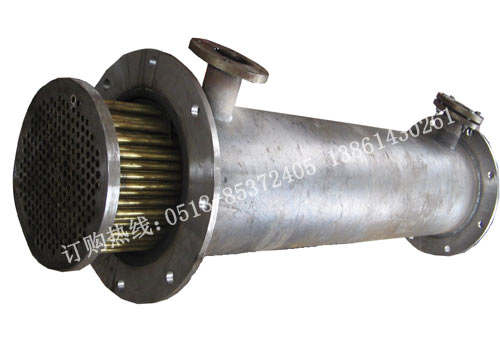

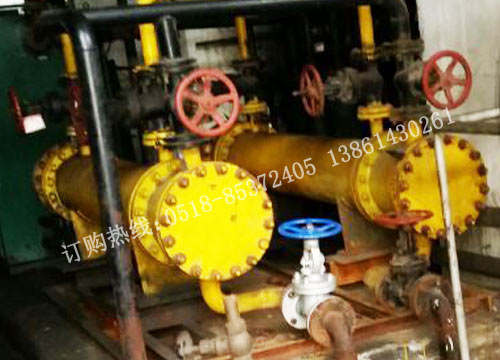

■板式冷油器與管式冷油器傳熱對比：

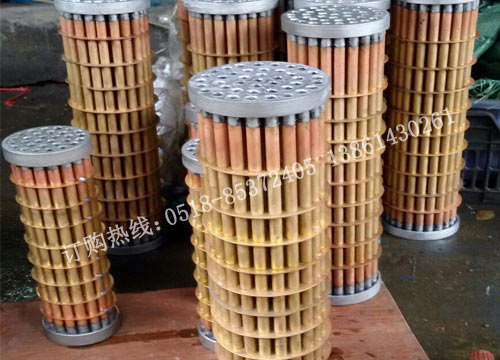

1）潤滑油在管式冷油器的殼程中流動時存在層流部分多，結垢傾向性大；折流板與殼體，折流板與換熱管，管束與殼體之間的旁路，通過這些旁路的油，沒有充分參與換熱。板式冷油器不存在旁路，板片的波紋能使流體在較小的流速下產生強烈的湍流，具有自凈效應以防止污垢生成的能力，提高了潤滑油的換熱效果。
2）板式冷油器的板片為不銹鋼材料，板片厚度僅為0.5㎜，而管式冷油器的冷卻管為紫銅材料，厚度約為2.0㎜，因此，板式冷油器比管式冷油器換熱效果好，在換熱量相同時，板式冷油器所需換熱面積比管式冷油器小的多。
3）潤滑油和冷卻水在板式冷油器內逆流方式流動。而管式冷油器的潤滑油和冷卻水分別在殼程和管程內流動，總體上是錯流的流動方式，降低了對數平均溫差。板式冷油器能實現溫度交叉，末端溫差能達到1℃；管殼式冷油器不能實現溫度交叉，末端溫差只能達到5℃。
■檢修便利的對比：
1）板式冷油器的結構緊湊，為檢修提供空間便利。在換熱量相等的條件下，所占空間僅為管殼式冷油器的1/2，并且不象管式那樣需要預留出很大空間用來拉出管束檢修。板式冷油器解體時，只需要松開夾緊螺桿，即可在原空間范圍內100%地接觸倒換熱板的表面，且拆裝很方便。
2）機組小修期間，板式冷油器板片不需要機械清洗，而對管式冷油器的銅管內壁采用打毛刷方式進行清理；機組大修期間，管式冷油器需吊出整個芯子進行化學清洗，內層銅管與隔板之間存在死角，無法徹底清洗。而板式冷油器的夾緊螺栓卸掉后，即可松開板束，卸下板片，進行機械清洗，清洗方便，清洗時不存在死角。
3）大家普遍習慣管式冷油器銅管泄漏后，采用封堵方式堵漏，堵管率超過10%，進行全部更換，冷卻面積日益減�。欢迨嚼溆推靼迤赏ㄟ^調節板片的數目或者變更流程就可以得到合適的傳熱效果和容量。
■安全可靠性的對比：
1）板式冷油器采用了不銹鋼隔板將油、水隔開。由于不銹鋼不易結垢，不易受到酸、堿等有害物質的腐蝕，使用壽命長。相對來說，板式冷油器不會發生內漏現象。而管式冷油器采用了銅管將油、水隔開。銅管易于結垢，受酸、堿等有害物質的腐蝕，為冷油器泄漏提供不利條件。銅管脹接在管板上，具有因水沖擊、振動或脹接質量等問題的影響，造成冷油器銅管發生泄漏的可能。
2）板式冷油器的板間通道很窄，一般為3－5mm，當換熱介質中含有較大的固體顆�；蚶w維物質時，就容易堵塞板間通道。而管式冷油器銅管通徑大，較小顆粒不易于造成堵塞。針對該問題我廠在板式冷油器冷卻水入口前加裝濾網，定期排污，得到有效控制。
3）在換熱量相同時，管式冷油器比板式冷油器重量重的多，約為板式的5倍。更換板式冷油器后，機房3.5m平臺載荷力大大減小。
■冷卻水量的對比：
管式冷油器的冷卻水量為480t/h，板式冷油器的冷卻水量為245t/h（臺），板式冷油器的冷卻水量為管式的1/2，冷卻水用量大為降低。反過來又降低了管道，閥門的安裝費用。
■檢修費用的對比：
板式冷油器的檢修費用高，解體大修時需更換部分密封件，費用大約5萬元左右。而管式冷油器只需放入事先做好的鐵箱里（鐵箱里充入80度左右的水，并加入20%次氯酸鈉）煮24小時即可；或用可加熱的高壓水槍沖洗，成本低，費用大約1萬元左右。
結論：板式冷油器具有使用安全可靠、冷卻水量小、傳熱效率高、占地小，易維護的優勢，但檢修費用高；而管式冷油器具有載荷大、傳熱效率差、占地大等缺點，但檢修費用低。
六、板式冷油器安裝運行：
1、正確放置板式冷油器，保證進油，出油管道相對聯接位置準確。
2、進出水管道法蘭和安裝底腳螺栓應現場裝配。
3、所有管道法蘭和閥門密封處，應密封嚴密無泄露。
4、板式冷油器投運前，應對管路進行清洗，防止泥沙、鐵銹等物質進入冷油器堵塞換熱板片。
5、板式冷油器投運時，應先緩慢開啟進油閥，再開啟出口油閥，等出口有油流出后，打開冷卻水進水閥及出水閥。待正常運行后，可根據冷油器出口油溫調整出水閥門開度，保持油溫正常。
建議：在油側及水側管道最高處安裝放氣閥，在板式冷油器投運時排出系統中的空氣，可有效提高換熱效率和降低運行噪音。
