膠球清洗裝置是凝汽器冷卻管進行有效清洗的設備。膠球清洗--膠球清洗裝置使用性能的好壞直接影響到凝汽器冷卻管的清洗清潔度和傳熱效果。近年發電行業膠球清洗--膠球清洗裝置的市場逐漸拓寬，膠球清洗--膠球清洗裝置廣泛用于凝汽器冷卻管清洗工作，在連續工作不降低負荷的情況下，隨時可以在線清洗，始終保持冷卻管的清潔狀態，能延長冷卻管的使用壽命，減輕了操作人員的勞動強度，增加了凝汽器經濟效益。膠球清洗裝置是凝汽器清洗--凝汽器改造---凝汽器換管安全經濟運行不可缺少的裝置。
一、膠球清洗裝置概述：
膠球清洗裝置：膠球清洗裝置是對凝汽器冷卻管進行有效清洗的設備。膠球清洗裝置使用性能的好壞直接影響到主機冷卻管的清洗程度和傳熱效果。近年來凝汽器清洗--凝汽器改造---凝汽器換管的市場拓寬，該裝置廣泛用于凝汽器冷卻管清洗工作，在連續工作不降低負荷的情況下，可以隨時在線清洗，能始終保持冷卻管的清潔狀態，能延長冷卻管的使用壽命，減輕勞動強度，增加經濟效益。膠球清洗裝置是中央空調安全經濟運行不可缺少的裝置。連云港市宏慶電力輔機有限公司設計制造的膠球清洗--膠球清洗裝置---凝汽器膠球清洗裝置是目前更新?lián)Q代產品，膠球清洗---膠球清洗裝置主要由漏斗式收球網∧型收球網和先進的強排污反沖清洗二次濾網組成。
1、結構設計新穎合理。
2、手動--自動操作方便。
3、膠球回收率≥95%。
4、強排污反沖清洗二次濾網過濾能力強。
二、膠球清洗裝置使用范圍：
膠球清洗--膠球清洗裝置漏斗式收球網主要適用于中央空調主機冷卻水管蒸發器的冷卻管清洗凝汽器膠球清洗裝置適用于凝汽器冷卻管清洗工作，在連續工作不降低負荷的情況下，可以隨時在線清洗，能始終保持冷卻管的清潔狀態，能延長冷卻管的使用壽命，減輕勞動強度，增加經濟效益還適用于各種熱交換器對冷卻管的清洗，大大提高了熱交換效果，還提高了有效的經濟效益。對于小機組通常采用單流程系統。 使用膠球清洗裝置可在機組不減負荷的情況下清洗凝汽器，提高凝汽器的傳熱效果，防止汽輪機熱效率因背壓升高而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的使用壽命，是節能和改善勞動條件的理想設備。
三、膠球清洗裝置優點：
1、我公司生產的膠球清洗裝置系列產品，具有不漏球、不切球、不跑球等優點。
2、收球率：冷卻水壓力在1.2公斤以上，投球達到飽和狀態，收球率達到95%以上。
3、采用不銹鋼沖孔板作為漏斗柵網，膠球的使用壽命可以延長20倍。
四、膠球清洗裝置工作原理：

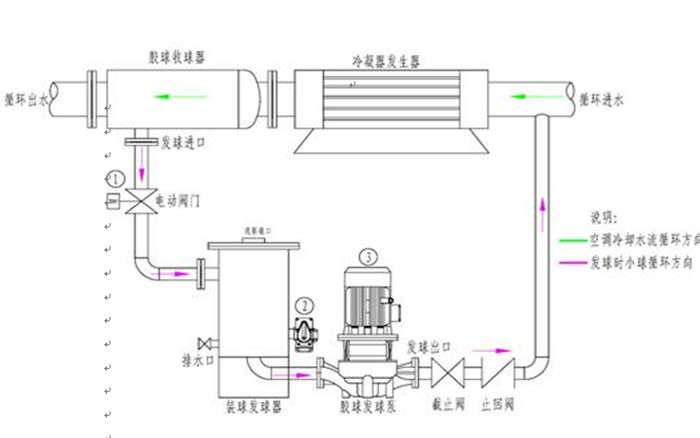

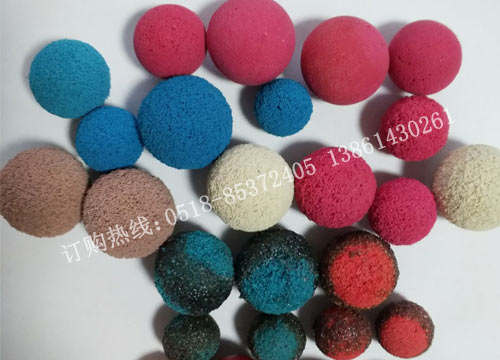

膠球清洗--膠球清洗裝置---凝汽器膠球清洗裝置選用合適的膠球，將膠球從裝球室手孔處投入裝球室內，投球數量為主機冷卻水管數的10%左右。先打開收球網的球閥，然后啟動膠球泵，關閉放水閥，再打開裝球室上的排氣閥，排完裝球室內的空氣，關閉排氣閥，再打開送球管道中間的球閥，當水流正常運行時慢慢打開裝球室的切換閥，不宜過猛的切換，過猛切換會導致收球網堵球。膠球在循環水流帶動下進入凝汽器水室。膠球在循環水進出口壓力差的作用下跳動洗刷冷卻管內泥沙污物，對冷卻管內進行一次抹擦，使冷卻管內壁泥沙污垢隨著水流帶出，膠球經循環水的帶動下進入收球網，收球網將膠球分離出來，由膠球泵將膠球重新吸入裝球室，按此規律往復循環對中央空調主機冷卻水管進行連續清洗，運行時間一般為40分鐘 。
五、膠球清洗裝置組成：

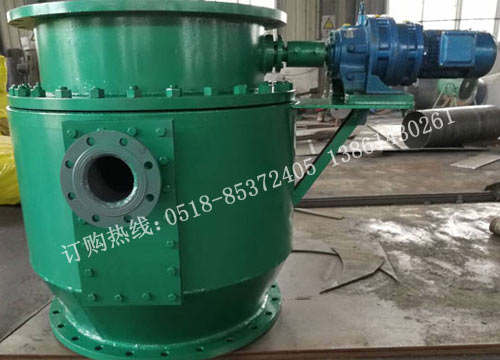

1、膠球清洗裝置→強排污二次濾網：二次濾網是冷卻水凈化裝置的主要設備之一，它可以清洗大于2㎜以上的一切雜物，能保證膠球暢通無阻在主機冷卻管內正常運行，強排污二次濾網起到了關鍵作用。詳細工作參數等情況參閱強排污二次濾網使用說明書。電動旋轉強排污反沖洗二次濾網結構形式如二次濾網使用說明書上的圖樣所示：它主要由：（1）殼體（2）不銹鋼網芯（3）傳動機構（4）減速機（5）強排污裝置等部件組成。

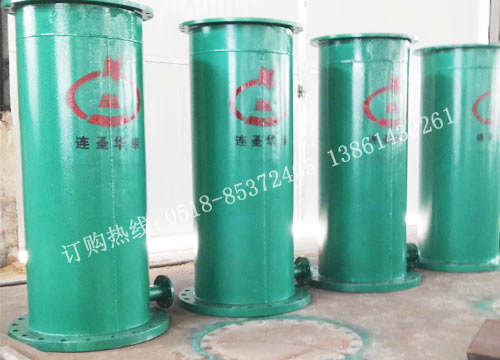

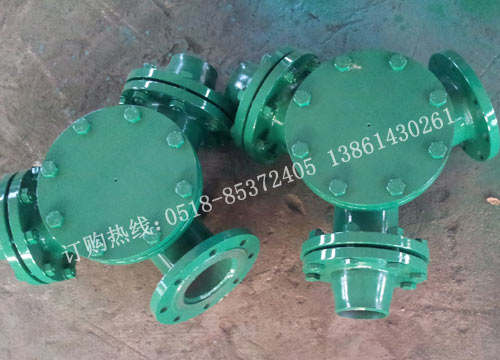

2、膠球清洗裝置→收球網：收球網是膠球清洗系統中的關鍵設備，它安裝在中央空調主機冷卻水的回水管段上，它的作用是把膠球從冷卻水中分離出來。我公司設計的漏斗式收球網---∧型收球網，它克服了柵板的漏球、跑球、切球、碎球等缺點，操作方便，收球率高，經濟效益好。

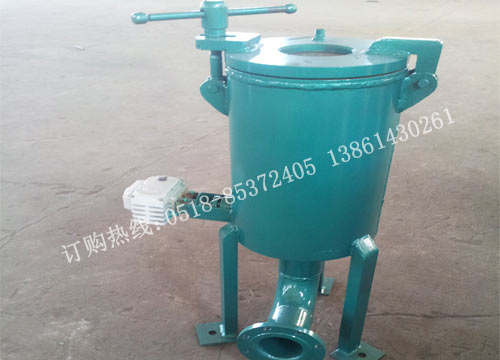

3、膠球清洗裝置→裝球室：裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置：它由外殼、漏斗、切換閥等部件組成，并配有觀察窗、排氣閥、放水閥。

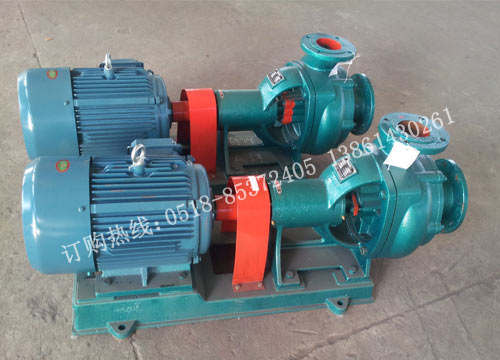

4、膠球清洗裝置→膠球泵：它是膠球系統中讓膠球進行不斷循環的動力設備，該水泵是一個專用無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損力小等優點。

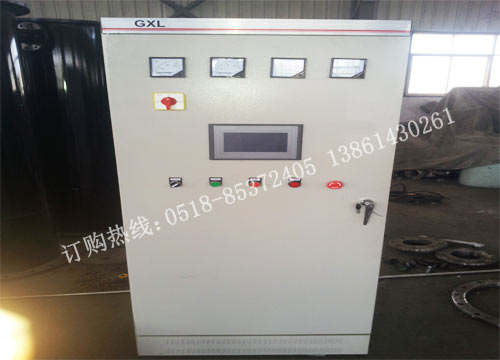

六、膠球清洗裝置PLC自動控制：
膠球清洗裝置還可以實現自動化運行，主要靠PLC模塊自動化控制，電動二次濾網在進水口配有差壓變送器。當電動二次濾網網面通流面積減少時，達到設計差壓值時，差壓變送器將信號傳送給PLC，PLC模塊指令啟動電動二次濾網傳動機構，同時打開電動排污閥進行排污。當差壓值恢復時，差壓變送器將信號傳送給PLC模塊，PLC模塊指令停止電動二次濾網旋轉，關閉電動排污閥。PLC同時配有時間實施計劃，膠球清洗投用可設置二級時間保護，時間設計范圍可以設置10-99小時自動投用一次。投用時間可設置為15-30分鐘，投用時間設置：PLC指令打開裝球室前置電動球閥，同時將信號傳送給膠球輸送泵，啟動膠球輸送泵。同時打開循環水進水管道上電動投球閥，當正常運行后PLC指令打開裝球室出口電動球閥，循環水管道回水管道上裝有收球閥，PLC設置時間清洗為15-30分鐘后。PLC指令關閉裝球室的電動閥門，PLC再指令關閉電動投球閥門，再指令關閉收球電動閥門、其次PLC指令停止膠球泵運行，根據PLC設置每隔10-99小時再進行下一次清洗工作，這樣保證了膠球清洗裝置的安全運行。
